一、產品概述
ISG管道泵是上海意嘉泵業結合國內外先進技術研發制造的新一代高效節能管道泵。該泵采用優秀的水力模型設計，具有高效節能、噪音低、性能穩定等特點。廣泛適用于工業和城市給排水、高層建筑增壓送水、消防增壓、暖通制冷循環、浴室等冷暖水循環增壓及設備配套等領域。
二、型號說明
（一）型號表示方法
以ISG50 - 160（I）A為例：
??“ISG”代表單級單吸立式管道離心泵；
??“50”表示泵進出口公稱直徑；
??“160”表示葉輪名義直徑；
??“（I）”表示流量分類，有（I）、（II）等不同規格；
??“A”表示葉輪第一次切割。
（二）不同型號適用范圍
不同進出口公稱直徑和葉輪直徑的型號適用于不同的流量和揚程需求。例如，較小口徑的ISG25 - 125適用于小流量、低揚程的場合，如小型家庭供水系統；而較大口徑的ISG150 - 315則適用于大流量、高揚程的工業供水系統。
三、性能參數
（一）流量與揚程
ISG管道泵的流量范圍一般在1.5 - 400m3/h，揚程范圍在5 - 125m。具體不同型號的流量和揚程參數如下表所示：
型號 | 流量（m3/h） | 揚程 |
|---|---|---|
ISG25 - 125 | 2.5 | 20 |
ISG50 - 160 | 12.5 | 32 |
ISG100 - 200 | 50 | 50 |
ISG150 - 315 | 160 | 125 |
（二）功率
泵的功率與流量、揚程密切相關。一般來說，流量和揚程越大，所需功率也越大。ISG管道泵的配套電機功率范圍從0.37kW到75kW不等。例如，ISG25 - 125型泵配套電機功率為0.55kW，而ISG150 - 315型泵配套電機功率則達到了75kW。
（三）轉速
該系列管道泵的額定轉速一般為2900r/min和1450r/min。較高的轉速可以提供較大的流量和揚程，但同時也會增加能耗和噪音。用戶可以根據實際需求選擇合適轉速的泵。
（四）效率
ISG管道泵具有較高的效率，一般在60% - 85%之間。高效的設計可以降低運行成本，提高能源利用率。不同型號的泵在不同工況下的效率會有所差異，用戶可以參考產品性能曲線來選擇效率較高的運行點。
四、結構特點
（一）整體結構

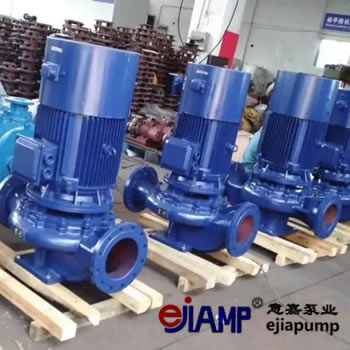

ISG管道泵為立式結構，進出口口徑相同且在同一中心線上，可像閥門一樣安裝于管路之中，結構緊湊，占地面積小。泵體與電機直聯，軸向尺寸短，使泵運行更加平穩，噪音更低。
（二）葉輪
葉輪采用優秀的水力模型設計，經過精密鑄造和加工，具有良好的水力性能。葉輪表面光滑，流道順暢，能夠有效減少水力損失，提高泵的效率。葉輪經過動平衡測試，確保泵在運行過程中振動小，延長使用壽命。
（三）機械密封
泵采用優質的機械密封，具有良好的密封性能和耐磨性能。機械密封采用耐腐蝕材料制造，能夠適應不同介質的輸送要求，防止介質泄漏，保證泵的正常運行。
（四）軸承
選用高精度、低噪音的軸承，能夠承受較大的徑向和軸向載荷，保證泵的穩定運行。軸承采用良好的潤滑方式，減少摩擦損失，延長軸承使用壽命。
五、安裝與使用
（一）安裝要求
安裝前應檢查泵和電機是否完好無損，進出口管道是否暢通。泵應安裝在水平、堅固的基礎上，基礎應能承受泵和電機的重量以及運行時的振動。安裝時應注意進出口管道的連接，確保密封良好，避免泄漏。應安裝進出口閥門和壓力表，以便于調節和監測泵的運行參數。
（二）啟動與停止
啟動前應先向泵內灌滿液體，排凈空氣。然后檢查電機的轉向是否正確，各連接部位是否緊固。啟動時應先關閉出口閥門，待泵達到額定轉速后，再逐漸打開出口閥門，調節流量和揚程。停止時應先關閉出口閥門，再停止電機運行。
（三）運行維護
在泵運行過程中，應定期檢查泵的運行參數，如流量、揚程、功率、溫度等，確保泵在正常工況下運行。應定期檢查軸承的潤滑情況，及時補充潤滑油。定期清理泵的進出口管道和濾網，防止雜物堵塞。
